12um 640x512 USB izhodni kompaktni velikosti toplotni modul
|
Številka modela |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termični modul |
||||
|
Senzor slike |
Vox ne ohlajeni žarni ravnini nizi |
|||
|
Max. Ločljivost |
640 × 512 |
|||
|
Hitrost okvirja |
Nastavljivo, 6Hz do 30Hz |
|||
|
Interval pikslov |
12 μm |
|||
|
Odzivni valovni pas |
8 μm do 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1,0 |
|||
|
Leča (goriščna razdalja) |
9.1 mm |
15 mm |
19 mm |
25 mm |
|
F številka |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1.3mrad |
0,8Mrad |
0,6Mrad |
0,48Mrad |
|
Vidno polje (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Osredotočenost na razdaljo |
2m |
5m |
7m |
8m |
|
Merjenje temperature |
||||
|
Temperaturno območje |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Natančnost temperature |
Max (± 2 ° C, ± 2%) pri temperaturi okolice 25 ° C in temperature predmeta nad 0 ° C |
|||
|
Temperaturna razdalja (Na podlagi 0,65 × 0,65m) |
10m (najbolj oddaljen) |
15m (najbolj oddaljen) |
20m (najbolj oddaljen) |
25m (najbolj oddaljen) |
|
Pravilo termografije |
3 Vrste pravil za merjenje temperature, 21 pravil (10 točk, 10 regij in 1 vrstica) |
|||
|
Izhod podatkov |
16 -bitni temperaturni podatki |
|||
|
Prikaz slike |
||||
|
Nastavitev kontrasta |
DA |
|||
|
Prilagoditev svetlosti |
DA |
|||
|
Palete |
15 palet barv nastavljive, privzete bele vroče |
|||
|
Način FFC (korekcija ravnega polja) |
Samodejno, ročno, zunanji popravek |
|||
|
Dde |
DA |
|||
|
Splošno |
||||
|
Vmesnik strojne opreme |
USB2.0 FPC |
|||
|
Moč |
DC 5V ± 5% |
|||
|
Poraba energije |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
Vibracije in šok |
Vibracija: sinusoidna vibracija, 20 m/s ², 3 - os Šok: pol sinus val, 30 g/11 ms, 3 - Os 6 - |
|||
|

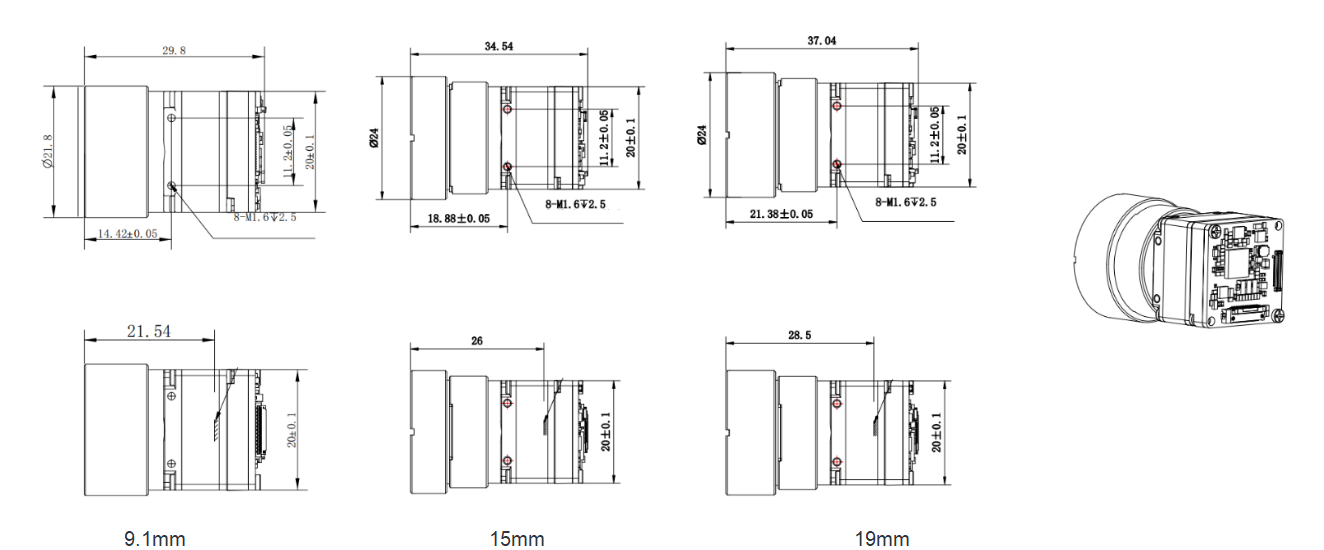

Dimenzija (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37,04*20*20 mm |
39,29*20*20 mm |
|
Teža |
≤22G |
≤28G |
≤32G |
≤33G |
|
Delovna temperatura |
- 40 ° C ~ 70 ° C. |
|||
