Modul termalne omrežne kamere 640x512 z motoriziranim objektivom 30~180mm (30~120mm)
|
Model |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
Senzor |
Slikovni senzor |
Nehlajen mikrobolometer VOx |
|
|
Resolucija |
640×512 |
||
|
Hitrost sličic |
50Hz |
||
|
Razmak pikslov |
12 μm |
||
|
Spektralno območje |
8~14 μm |
||
|
NETD |
≤40mK pri 25°C, F#1,0 |
||
|
Objektiv |
Premaz |
DLC |
|
|
Goriščna razdalja |
30~180 mm |
30~120 mm |
|
|
Vrsta objektiva |
Motoriziran |
Motoriziran |
|
|
Optični zoom |
6x |
4x |
|
|
Digitalni zoom |
8x |
8x |
|
|
F vrednost |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Video |
Stiskanje |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Avdio stiskanje |
AAC/MP2L2 |
||
|
Posnetek |
JPEG |
||
|
Resolucija |
Glavni tok: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Bitna hitrost videa |
4kbps~65Mbps |
||
|
Omrežje |
Omrežni protokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Omrežna varnost |
Preverjanje pristnosti uporabnika, filtriranje IP/MAC, šifriranje HTTPS, nadzor dostopa do omrežja IEEE 802.1X |
||
|
Spletni brskalnik |
IE, Edge, Firefox, Chrome |
||
|
Uporabnik |
Do 20 uporabnikov, 2 ravni: skrbnik, uporabnik |
||
|
Shranjevanje |
Kartica Micro SD/SDHC/SDXC (do 1TB) robni prostor za shranjevanje, FTP, NAS |
||
|
Multicast |
Podpora |
||
|
Inteligenca |
Zaščita perimetra |
Tripwire, zaznavanje čez ograjo, vdor |
|
|
Analiza vedenja |
Zapuščen predmet, Odstranitev predmeta, Hitro premikanje, Zaznavanje množice, Zaznavanje ležanja, Zaznavanje parkiranja |
||
|
Dogodki |
Zaznavanje gibanja, okluzija videa, sprememba scene, zaznavanje zvoka, prekinjena povezava z omrežjem, konflikt IP, nezakonit dostop, anomalija shranjevanja |
||
|
Odkrivanje požara |
Podpora |
||
|
Vmesnik |
Ethernet |
4PIN Ethernet vrata, 10M/100M samoprilagoditev |
|
|
Vhod/izhod alarma |
1/1 |
||
|
Avdio vhod/izhod |
1/1 |
||
|
Nadzorni vmesnik |
1x TTL 3,3 V (protokol VISCA), 1x RS485 (Pelco protokol) (TTL 3,3 V neobvezno) |
||
|
Video izhod |
Omrežje in CVBS |
||
|
Psevdo barva |
Belo vroče, črno vroče, fuzija, železno rdeče itd. 20 možnosti |
||
|
Način ostrenja |
Samodejno / Ročno / AF z enim pritiskom |
||
|
Način FFC |
Samodejno / ročno |
||
|
Nastavitev slike |
Svetlost, kontrast, ostrina in časovno zmanjšanje šuma |
||
|
OSD |
Podpora |
||
|
Flip |
Podpora |
||
|
Ogledalo |
Podpora |
||
|
Napajanje |
DC 12V, 1A |
||
|
Običajna poraba energije |
2,5 W |
||
|
Največja poraba energije |
7,3 W |
7,1 W |
|
|
Pogoji delovanja |
-30°C~+60°C/20% do 80%RH |
||
|
Pogoji shranjevanja |
-40°C~+70°C/20% do 95%RH |
||
|
1. stopnja zaščite leč |
IP67 |
||
|

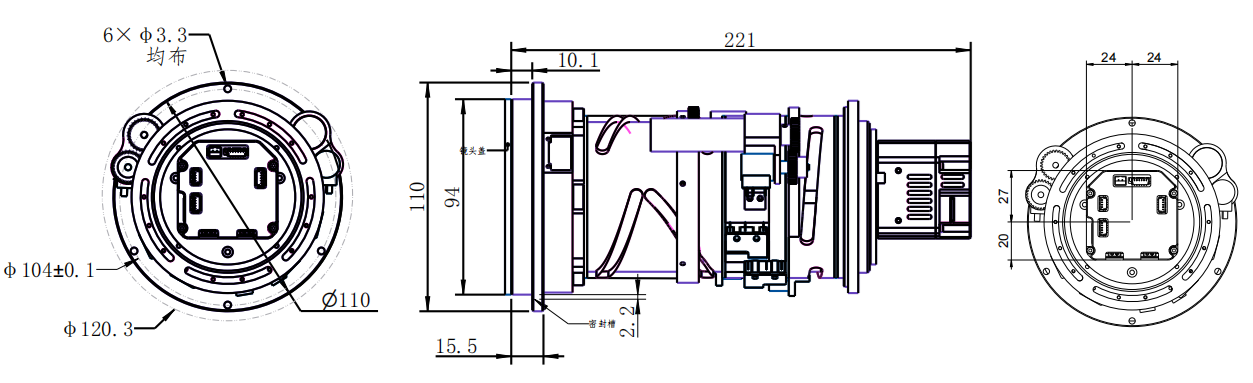

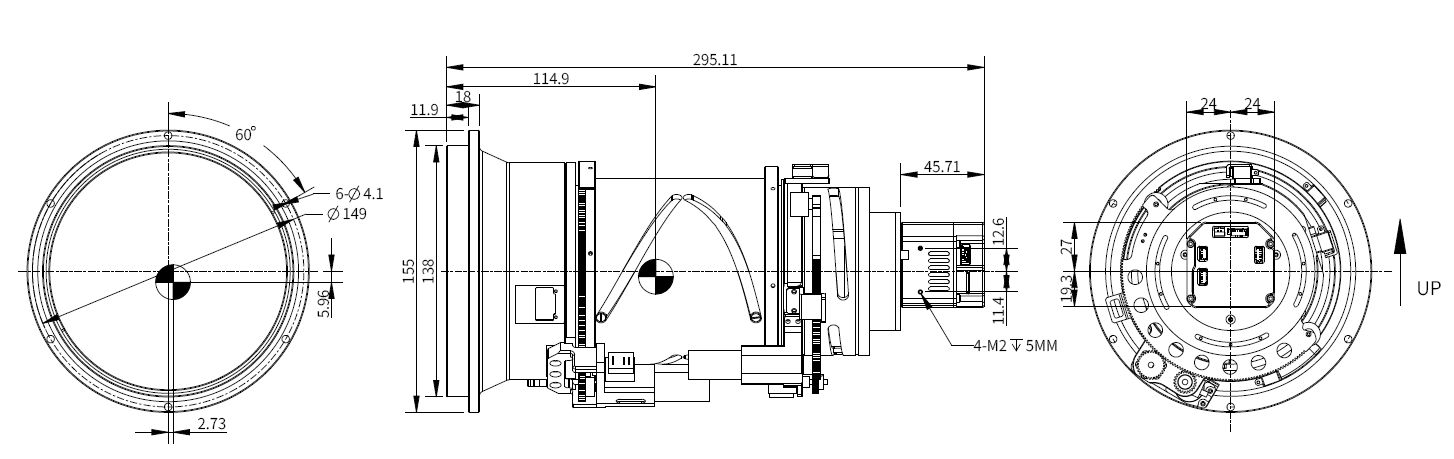

Mere (D*Š*V) |
Φ155*295 mm |
Φ110*221 mm (prirobnica) Φ120*221 mm (maks. projekcija) |
|
|
Teža |
Pribl. 3,2 kg (vključno s pokrovčkom objektiva) |
Pribl. 1,72 kg (vključno s pokrovčkom objektiva) |
|
Razdalja DRI
Cilj: Človeška velikost je 1,8 m × 0,5 m (kritična velikost je 0,75 m), velikost vozila je 1,4 m × 4,0 m (kritična velikost je 2,3 m); Velikost požara je 0,13 m × 0,13 m (kritična velikost je 0,13 m).
Razdalje zaznavanja, prepoznavanja in identifikacije cilja so izračunane po Johnsonovih kriterijih.
Priporočene razdalje zaznavanja, prepoznavanja in identifikacije so naslednje:
|
Objektiv |
Detect |
Recognize |
Identify |
||||||
|
Vozilo |
Človek |
Ogenj |
Vozilo |
Človek |
Ogenj |
Vozilo |
Človek |
Ogenj |
|
|
30 mm |
3833m (12575ft) |
1250 m (4101 ft) |
217m (712 ft) |
958 m (3143 ft) |
313 m (1027 čevljev) |
54m (177 ft) |
479 m (1572 ft) |
156 m (512 čevljev) |
27m (89 čevljev) |
|
120 mm |
15333m (50305ft) |
5000 m (16404 ft) |
607m (1991ft) |
3833m (12575ft) |
1250 m (4101 ft) |
152m (499 ft) |
1917m (6289ft) |
625 m (2021 ft) |
76m (249 ft) |
|
180 mm |
23000 m (75459 ft) |
7500 m (24606 ft) |
910m (2985 ft) |
5750 m (18865 ft) |
1875 m (6152 ft) |
227m (744 ft) |
2875m (9432ft) |
938m (3077ft) |
113m (371 ft) |
