1280x1024/640x512 omrežni in digitalni dvojni izhodni modul kamere
Specifikacija
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Senzor | Senzor slike | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Učinkovite pike | Približno 1,34MP | Približno 0,34MP | |
| Velikost slikovnih pik | 5 μm | ||
Leča | Odzivna valovna dolžina | 1000 ~ 1700nm | |
| Icr | Podpora 2 Načini: Širok pas: 1000 ~ 1700NMNarrow Band: 1450 ~ 1700nm | ||
| Goriščna razdalja | 17 mm ~ 510mm, 30x optični zoom | ||
| Odprtina | F2.8 ~ F5.5 | ||
| Vidno polje | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, d: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, d: 14,8 ° ~ 0,47 ° | |
| Tesno razdalja ostrenja | 1m ~ 10m (široko ~ tele) | ||
| Hitrost povečave | Približno 7s (optični široki ~ tele) | ||
Video | Stiskanje | H.265/H.264/H.264H/MJPEG | |
| Ločljivost | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video bit | 32kbps ~ 16Mbps | ||
| Zvok | AAC / MP2L2 | ||
| LVDS Video | 25/30/50/60fps@2MP (1920 × 1080) | ||
Omrežje | Skladiščenje | TF kartica (256 GB), FTP, NAS | |
| Omrežni protokol | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Podpora | ||
| Nadgradnja vdelane programske opreme (LVDS) | Lahko nadgradi vdelano programsko opremo prek omrežnih vrat | ||
| Splošni dogodki | Motion, Tamper, SD kartica, omrežje | ||
| Ivs | TripWire, križno odkrivanje ograj, vdor, zapuščeni objekt, hitro - premikanje, odkrivanje parkiranja, ocena množice zbiranja, manjkajoči predmet, odkrivanje loiteringa. | ||
| Zmanjšanje hrupa | 2D/3D | ||
| Način izpostavljenosti | Priročnik, samodejna, prioriteta zaslonke, prioriteta zaklopa | ||
| Kompenzacija izpostavljenosti | Podpora | ||
| Hitrost zaklopa | 1/1 ~ 1/30000s | ||
| Način fokusa | Samodejno/ročno/pol samodejno | ||
| Elektronski defog | Podpora | ||
| Zmanjšanje toplotne meglice | Podpora | ||
| Flip | Podpora | ||
| Eis | Podpora | ||
| Digitalni zoom | 16x | ||
| Zunanji nadzor | TTL | ||
| Vmesnik | 4pin Ethernet vrata, 6PIN Serial & Power Port, 5pin Audio Port.30PIN LVDS | ||
| Komunikacijski protokol | Sony Visca, Pleco D/P | ||
| Delovne pogoje | - 30 ~+60 ° C/20%~ 80%RH | ||
| Pogoji skladiščenja | - 40 ~+70 ° C/20%~ 95%RH | ||
| Napajanje | DC 12V | ||
| Poraba energije (TBD) | AVG: 6W; Max: 11W | ||

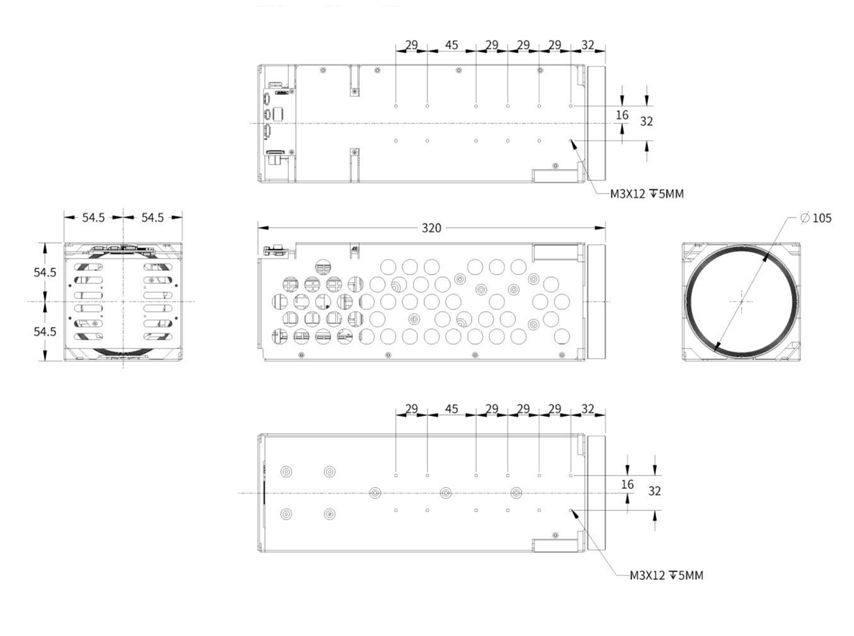

| Dimenzije (l*w*h) | Približno 320mm*109mm*109 mm | ||
| Teža | 3.1kg | ||
Omrežni vmesnik
| Tip | Številka PIN | Ime pin | Opis |
| J2_4PIN Ethernet vmesnik | 1 | ETHRX - | Adaptive Ethernet Port, Internet RX - |
| 2 | ETHRX+ | Adaptive Ethernet Port, Internet RX+ | |
| 3 | ETHTX - | Adaptive Ethernet Port, Internet TX - | |
| 4 | ETHTX+ | Adaptive Ethernet Port, Internet TX+ | |
| J3_6PIN Vmesnik Power & UART | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | RXD1 | TTL Level 3.3V, PELCO protokol | |
| 4 | TXD1 | TTL Level 3.3V, PELCO protokol | |
| 5 | RXD0 | TTL Level 3.3V, protokol Visca | |
| 6 | TXD0 | TTL Level 3.3V, protokol Visca | |
| Audio vmesnik J1_5PIN | 1 | Audio_out | Zvok (vrstica) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Zvok v (vrstica v) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
Vmesnik LVDS
| Pristanišče | Številka | Ime pin | Opis |
| J4_30PIN LVDS vmesnik (podobno kot digitalni vmesnik Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | DC izhod (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Level 3.3V, protokol Visca, enak TXD0 na pristanišču J3_6PIN. Vendar se ne morem hkrati povezati. | |
| 19 | UART1_RX | TTL Level 3.3V, protokol Visca, enako kot RXD0 na pristanišču J3_6PIN. Vendar se ne morem hkrati povezati. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
