12 μm 640 × 512 USB (CVBS/Type - C/MIPI OPREMEN) KOMPAKTNI VELIKOST TEMP TERMALNI MODUL

Številka modela

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Termični modul

Senzor slike

Neobrejen vox mikrobolometer

Interval pikslov

12 μm

Odzivni valovni pas

8 μm do 14 μm

Max. Ločljivost

640 × 512

384 × 228

256 × 192

Hitrost okvirja (FPS)

50

25

50

25

50

25

Leča (goriščna razdalja)

9.1/13/19/25 mm

9.1/13 mm

4/7/10 mm

F številka

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Vidno polje (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Merjenje temp

N/a

Podpora

N/a

Podpora

N/a

Podpora

Merjenje temperature

Temperaturno območje

LT način: - 20 ° C ~+150 ° C; HT način: 0 ° C ~+550 ° C.

Napaka merjenja

Max (± 2 ° C, ± 2%); Delovna temperatura: - 20 ° C ~+50 ° C.

Prikaz slike

Prilagoditev slike

Svetlost, kontrast, ostrina

Podrobna izboljšava

Podpora

Dobiček

Samodejno/priročnik

Zmanjšanje hrupa

2D/3D

Flip

Podpora

Ogledalo

Podpora

Pseudo - barva

18 palet barv nastavljive

Križ

Prikaz/izginil/skrij

Obdelava slike

Popravek NUC, digitalni filter za hrup, DDE

Video

Video izhod

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Razširitveni vmesnik

USB/MIPI/CVBS/Type - c

USB/CVBS/Type - c

Serijska komunikacija

UART serijski pristanišče

Splošno

Moč

DC 4,5 ～ 5,5V; CVBS: DC 4,5–20V

Poraba energije

≤0.7w@25 °c

≤0.7w@25 °c

≤0.55w@25 °c

Delovna temperatura

- 40 ° C ~ 70 ° C.

Temperatura skladišča

- 40 ° C ~ 80 ° C.

Delovna vlaga

≤95% RH (ne - kondenzacija)

Šok

6,06g naključno, 3 - os, vibracije sinusa

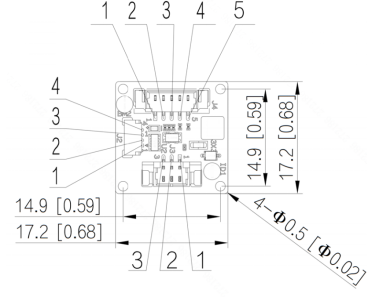

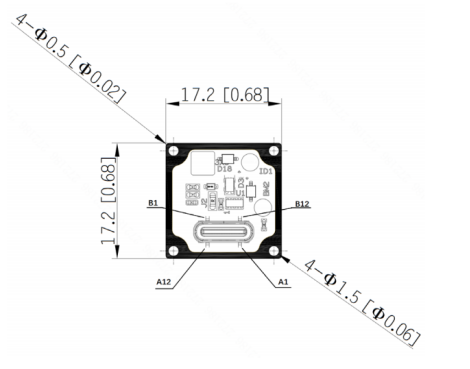

Dimenzija

17,3 mm*17,3 mm*10,8 mm (brez objektiva distančne obročaste plošče)

Teža

5G (brez objektiva distančne obročaste plošče)
